Du suchst eine übersichtliche Zentrale für deine Smarthome Steuerung? Dann schau dir dieses Wall Display von Shelly an! Wir bauen einen schönen Displayhalter für diese praktische Steuereinheit.
*dieses DIY Tutorial enthält bezahlte Werbelinks/affiliate links
Falls du dich fragst warum wir ein Wall Display in eine Halterung bauen?
Dieses Display kann sehr praktisch an der Wand als Unterputzvariante verbaut werden. Allerdings hatte ich von Anfang an bedenken aufgrund der Höhe und der Bedienbarkeit bei einer solchen Montage. Deswegen habe ich mich dafür entschieden einen Ständer für das Display zu bauen mit einem Neigingswinkel von etwa 45°.
Schwierigkeit: leicht
Zeitaufwand: 1-2 Stunden
Materialliste:
• Shelly Wall Display
• Hartholz deiner Wahl
• Schukostecker
• 2 Phasen-Kabel
• 2 Schrauben
Werkzeugliste:
• Japansäge
• Stichsäge
• Crimpzange mit Zubehör
• Akkuschrauber oder Standbohrer
• Forstnerbohrer oder Kreisschneider
• Schleifpapier Korn 120 & 240
• Holzbohrer
Funktionen:
Das Shelly Display kann frei konfiguriert werden und dient als Anzeige für Temperatur, Geräte, Heizthermostate oder Szenen. Das Display funktioniert mit allen Shelly Geräten die in deinem Smarthome eingebunden sind. In meinem Fall möchte ich vorallem meine Pooltemperatur, sowie den eingespeisten Solarstrom im Blick haben. Außerdem interessiert mich unsere Zimmertemperatur am Aufstellort zwischen Wohnzimmer und Küche. Zudem kann ich meine Altholz-Stehlampe im Wohnzimmer direkt darüber steuern. Aber sehr selbst...
Aber fangen wir erstmal mit dem Bau des Ständers an...

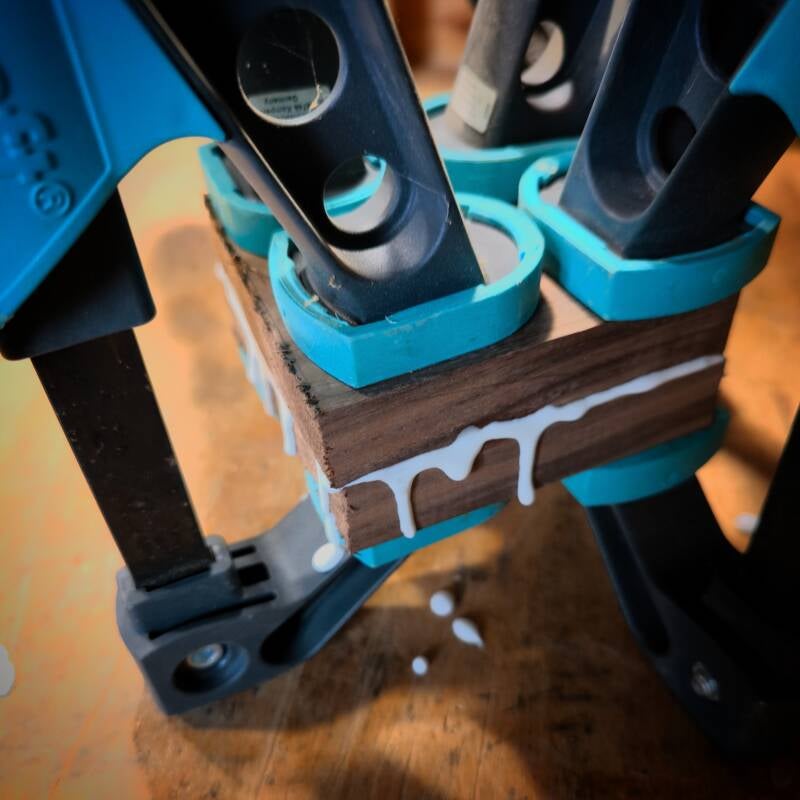

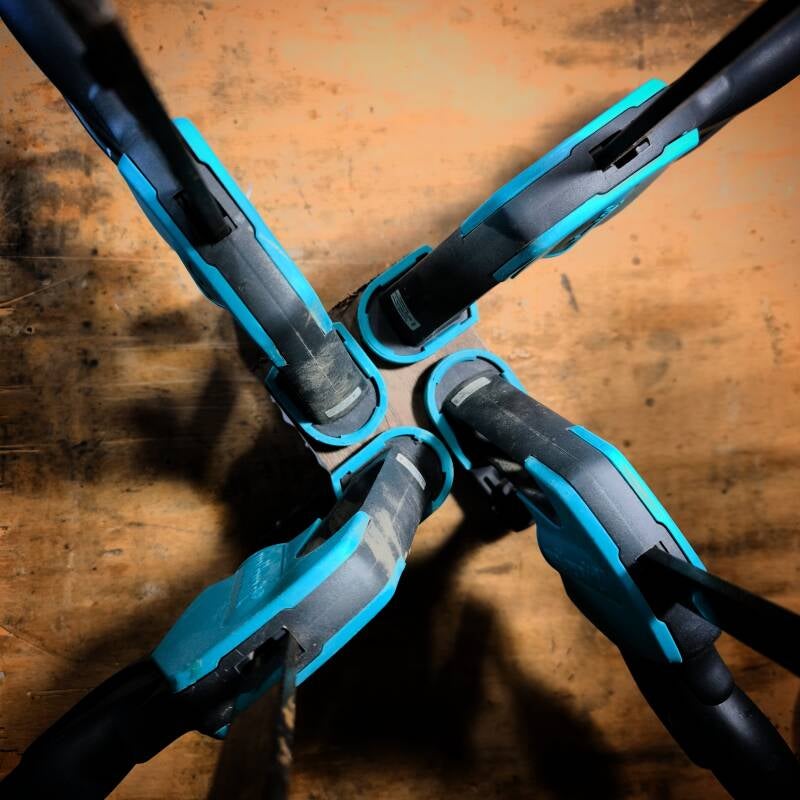

Ich verwende ein Stück amerikanisches Walnussholzit 20mm Stärke. Den Umriss vom Display zeichne ich zwei mal auf, säge die Form mit einer Stichsäge grob aus, schleife die Oberfläche glatt mit Korn 120 und leime beide Teile zusammen.

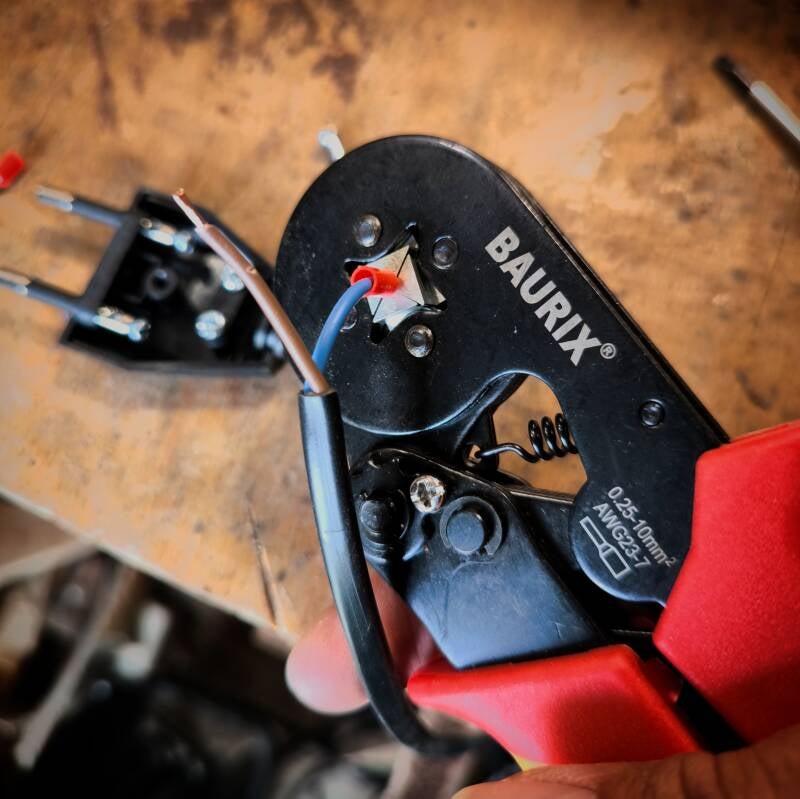

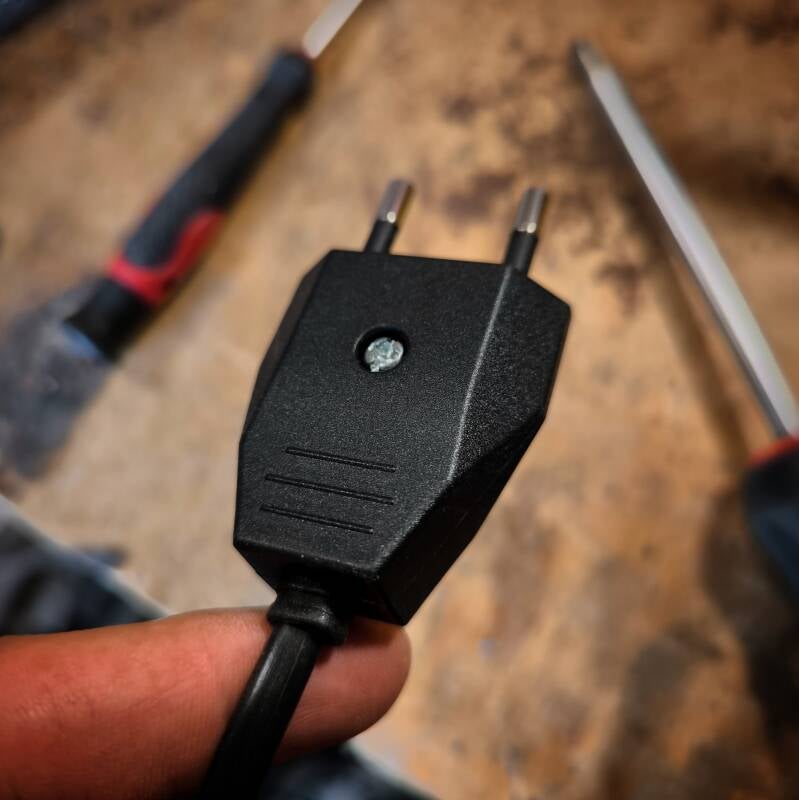

Während der Leim aushärtet fertige ich schon mal die elektrische Leitung an um das Display an den Strom anzuschließen. Ich verwende eine 2,5m lange, zweiadrige Stromleitung, die am Ende mit einem Schukostecker ausgestattet ist. Das andere Ende wird an der Shelly Elektronik angeschlossen. Die Leitungsenden vom Neutralleiter und der Phase werden mit der Crimpzange für den ordnungsgemäßen Einsatz angefertigt.
Wichtig:
Ich übernehme keinerlei Haftung für eure Installation und empfehle auch im Zweifel einen Elektriker hinzuzuziehen.

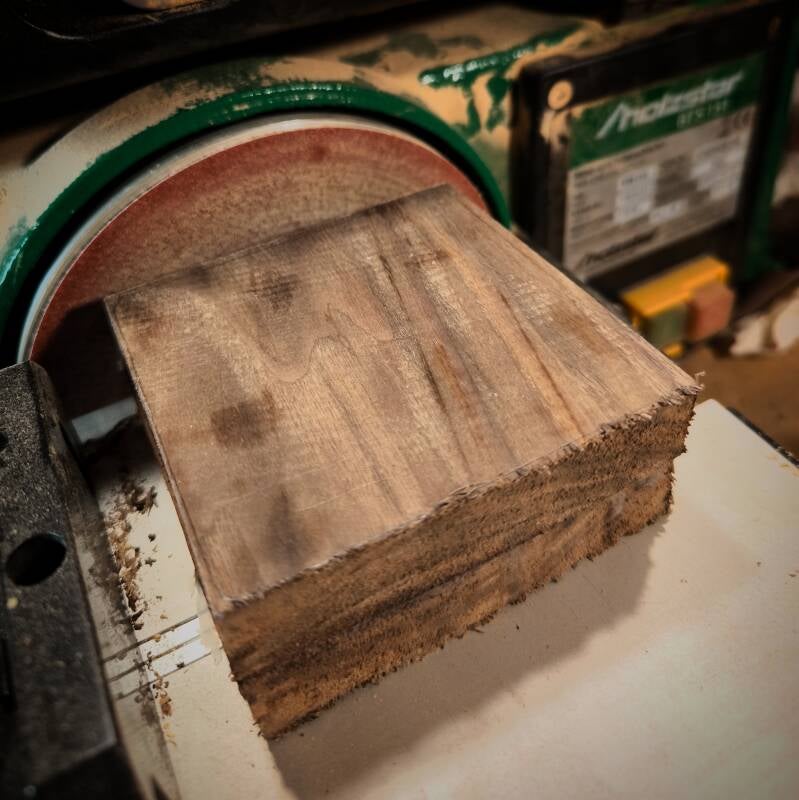

Nun schleife ich den verleimten Holzblock in eine rechteckige Form anhand der zuvor angezeichneten Form. Ich verwende einen Band- und Tellerschleifer mit Korn 120 dafür. Im Anschluss schleife ich von Hand mit Korn 240.

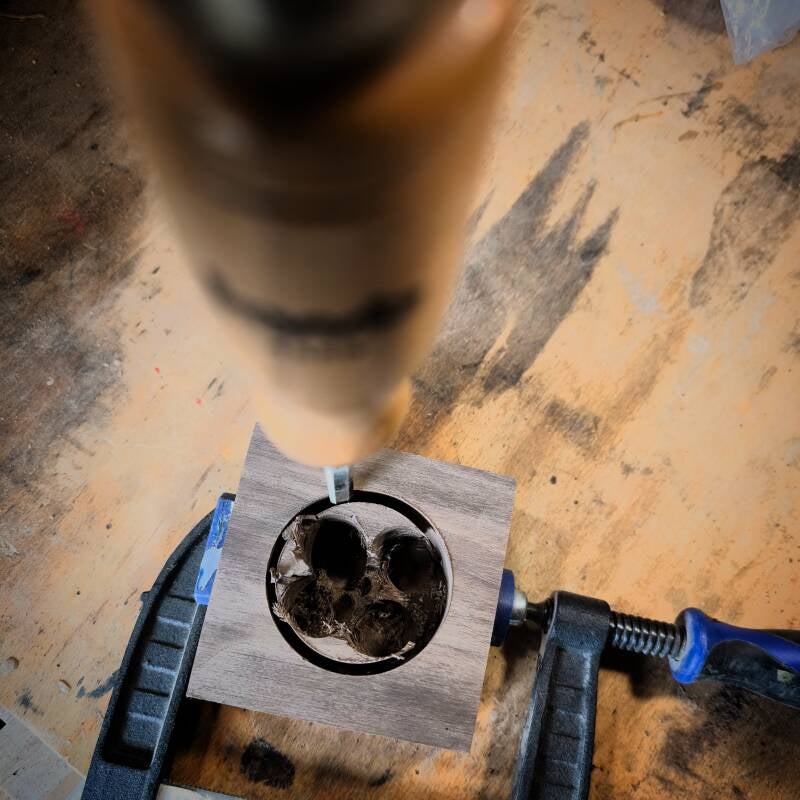

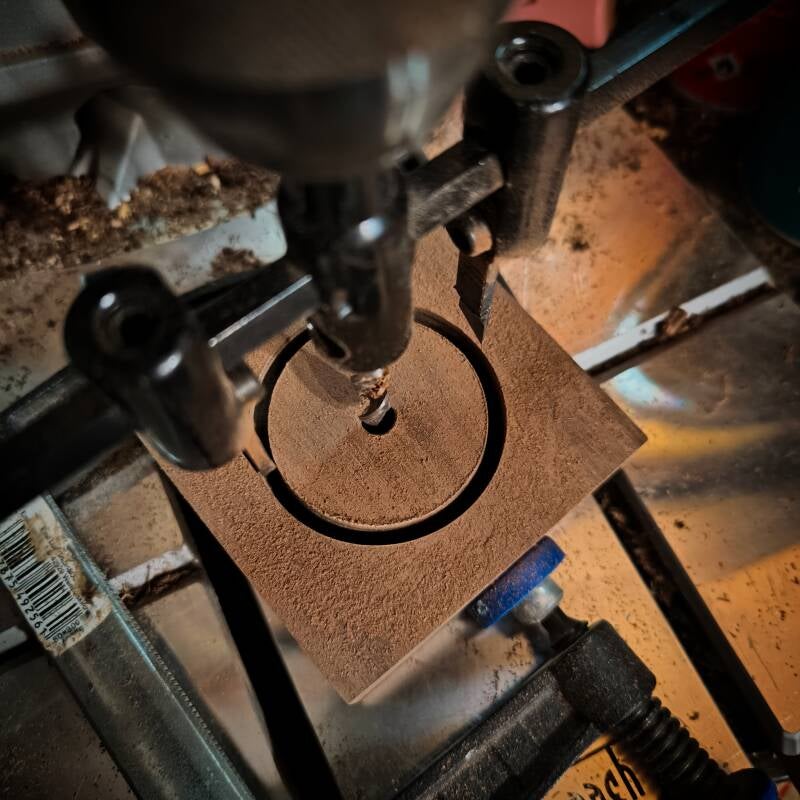

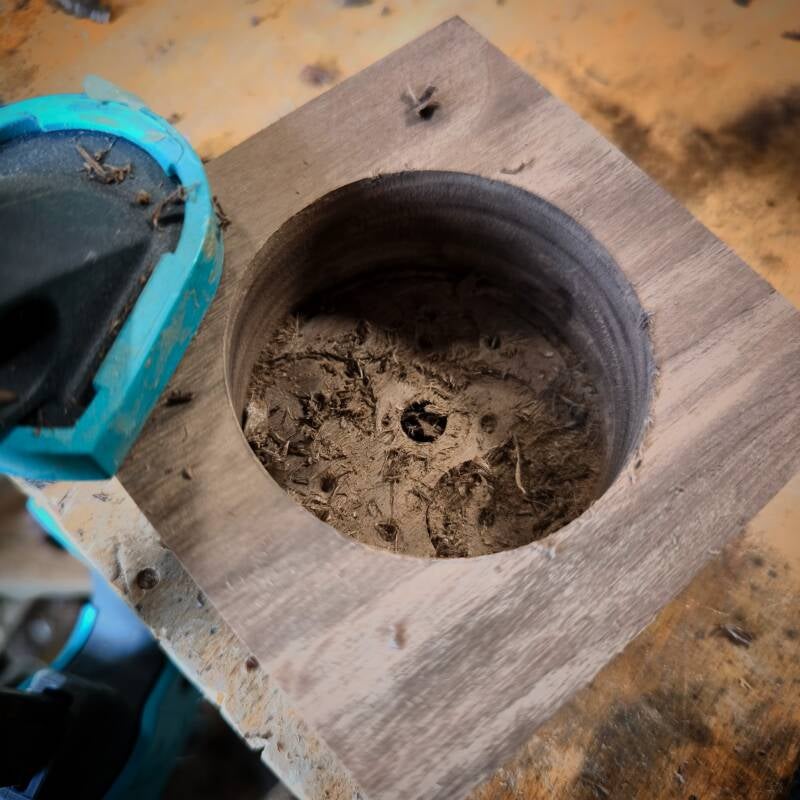

Nun fertigen wir ein zentrales Loch mit 54mm für die Shelly Unterdose. Diese wird 26mm tief versenkt. Ich verwende hierfür zuerst einen Kreisschneider und bohre danach mit einem kleinen Forstnerbohrer die Holzstücke aus und stemme Sie mit einem Beitel aus. Zentral bohre ich ein 8mm Loch als Kabeldurchführung.

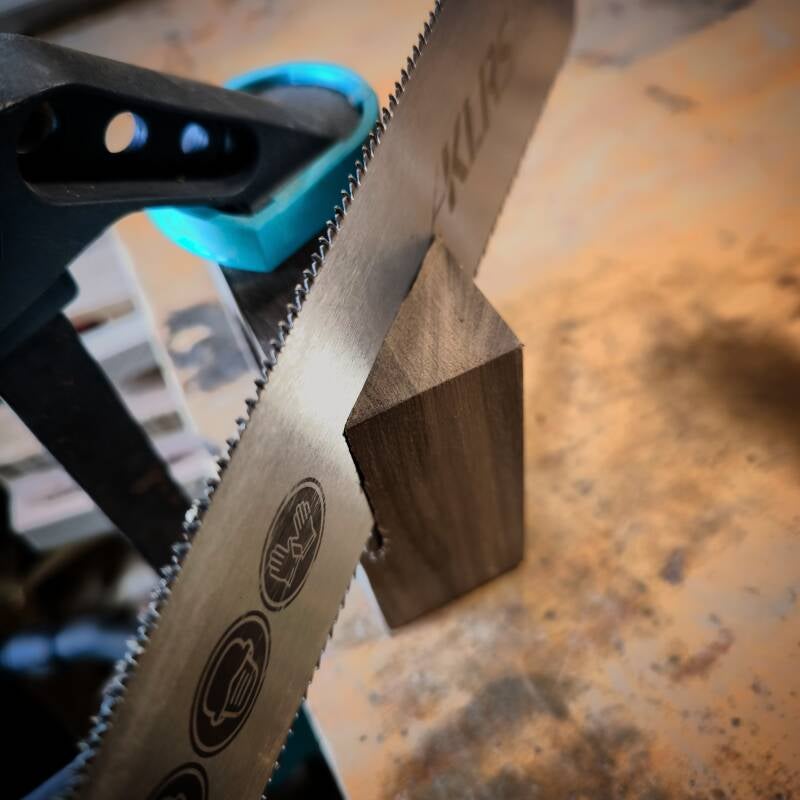

Für eine gute Bedienbarkeit zeichnen wir einen 45° Neigungswinkel mit Bleistift an und sägen entlang der Markierung mit einer Japansäge.

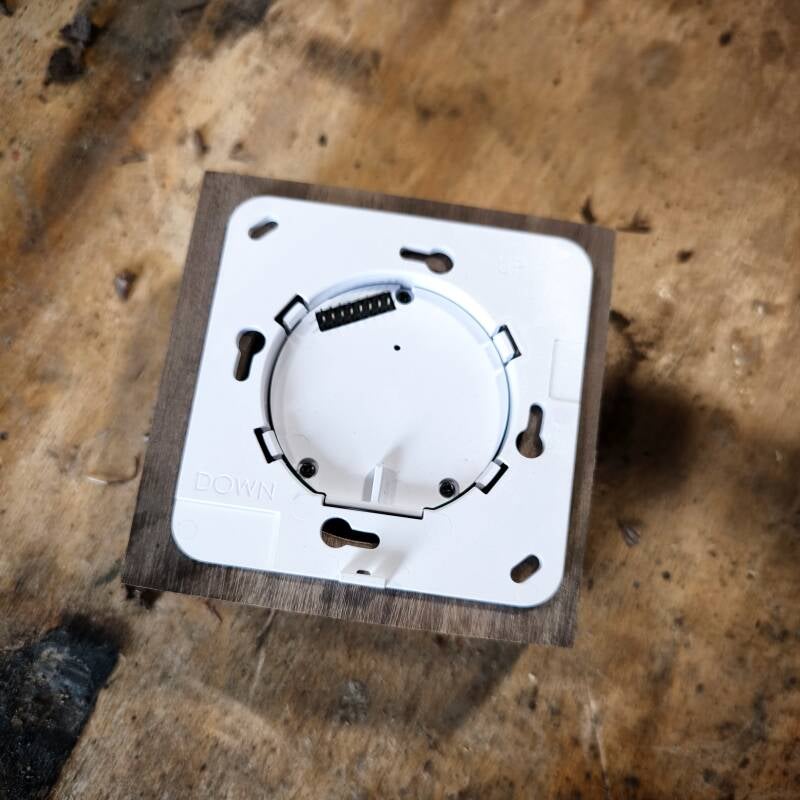

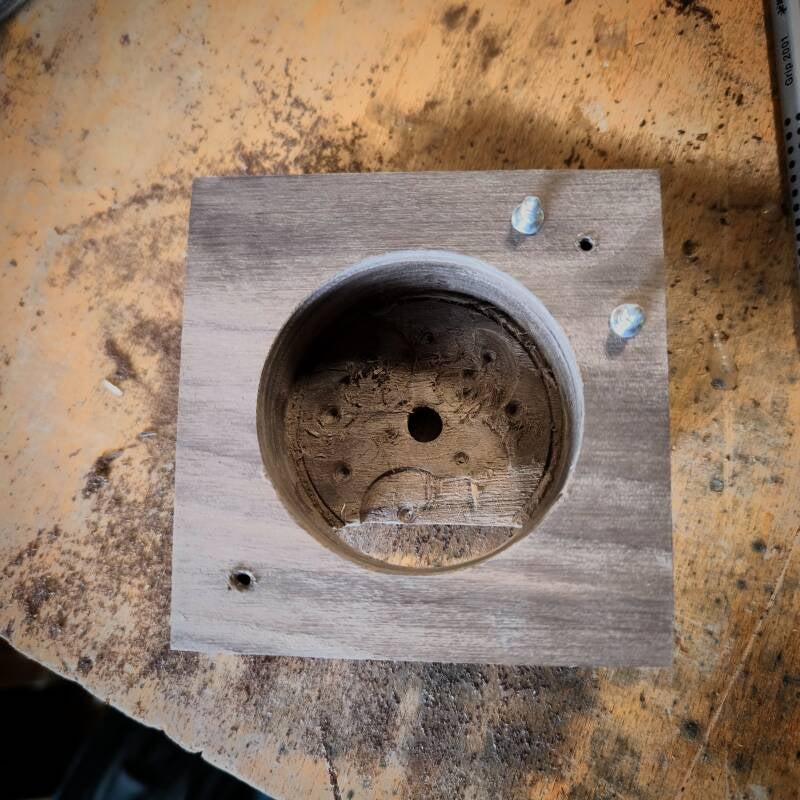

Nachdem die Shelly Unterputzdose in unseren Holzblock passt, bohren wir Löcher für zwei Schrauben vor um diese später zu montieren.
Nun versiegeln wir die Oberfläche mit unserer BIO Holzpflege und montieren im Anschluss das Display.

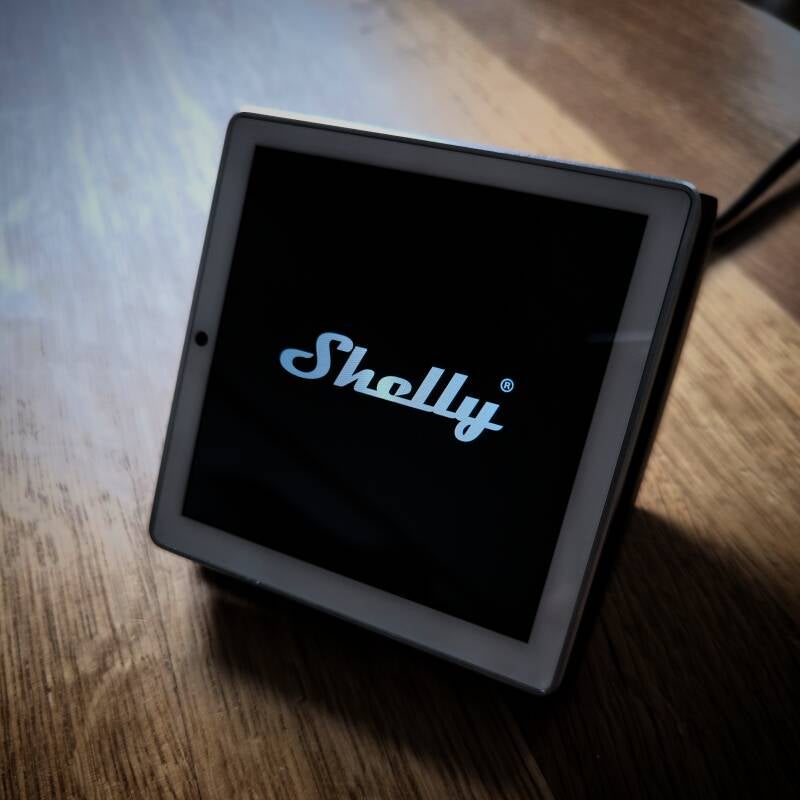

Nach dem das Gerät an den Strom gesteckt ist und hochgefahren ist, könnt ihr mit der Einrichtung über die Shelly App beginnen.

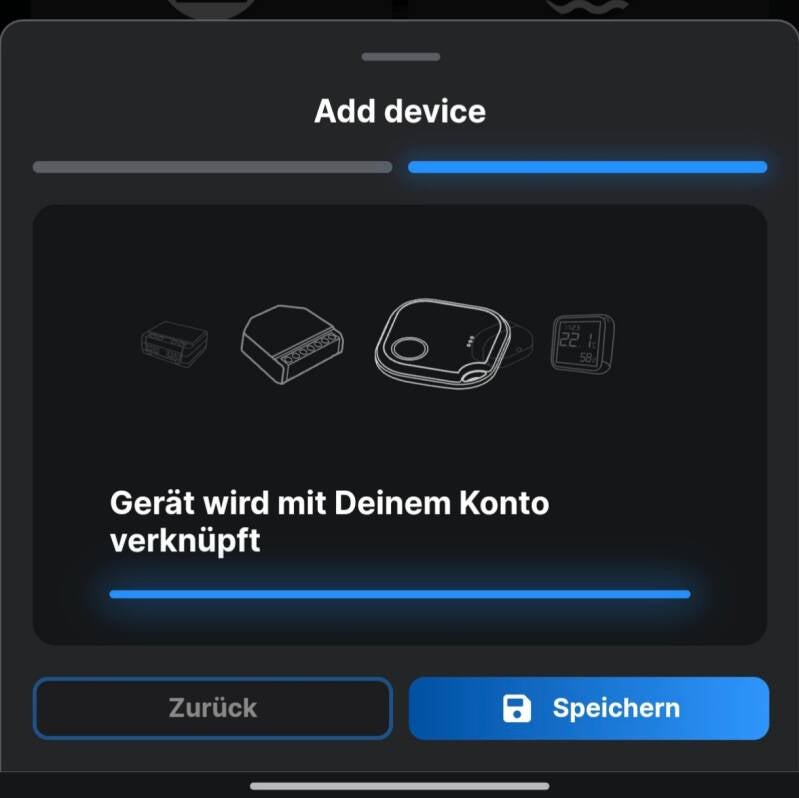

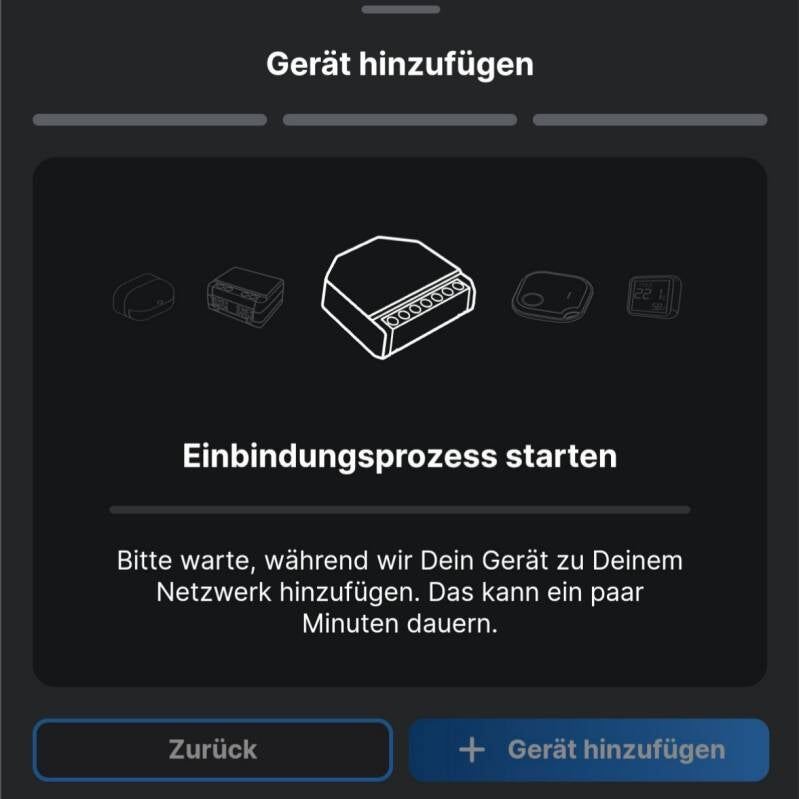

Dafür müsst ihr mit eurem Smartphone im einzubindenden WLAN Netzwerk sein und Bluetooth aktivieren. Nach öffnen der App erkennt das System das Shelly Wall Display und führt eich durch die Installation und Einbindung in euer Smarthome Netzwerk.
Nach erfolgreicher Einbindung müsst ihr den Code vom Shelly Display zur Authentifizierung noch in der App eingeben. Im Anschluss am besten das Display auf die aktuelle Firmware per App bringen.

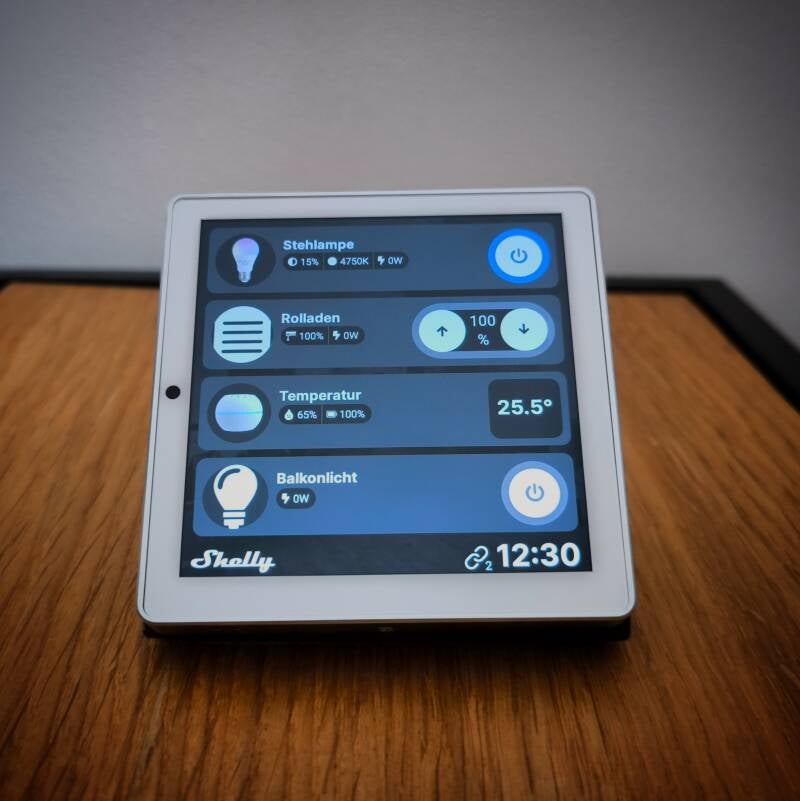

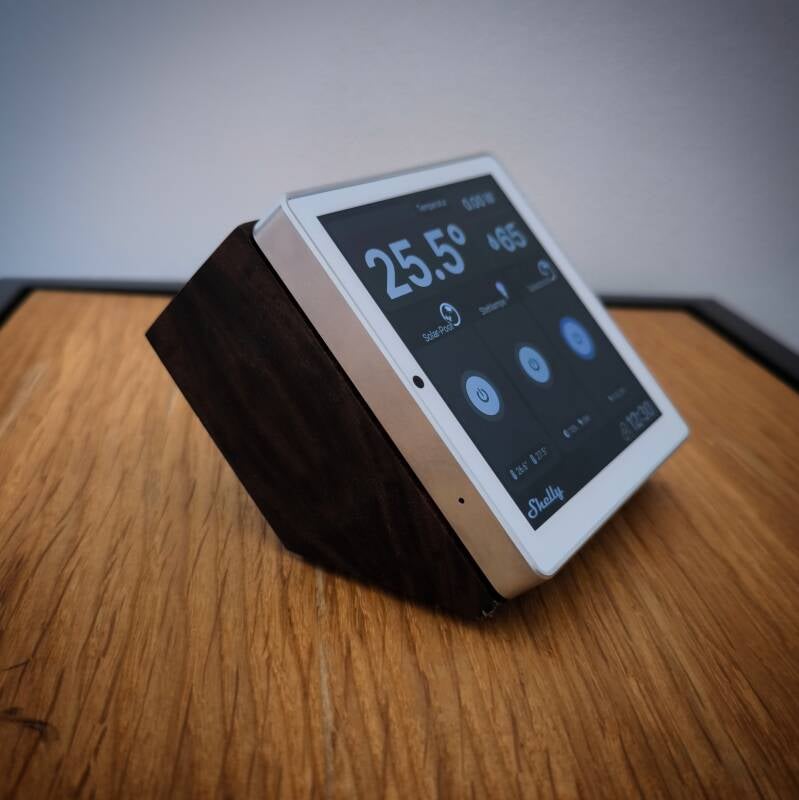

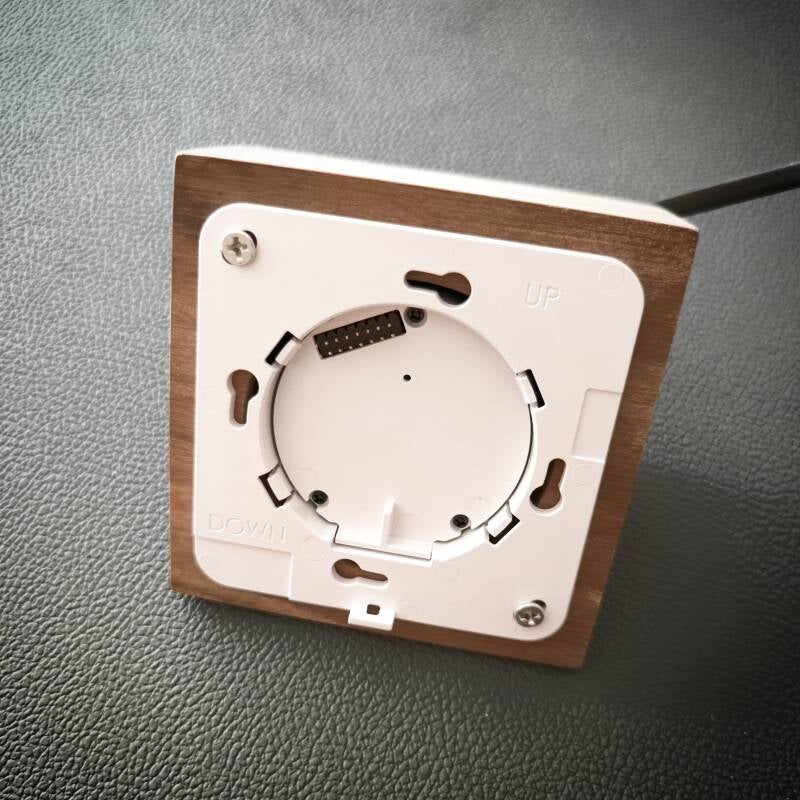

Hier mein Shelly Ständer im Einsatz...
Viel Spaß beim Werkeln 😊
