Du hast eine DeWalt DWE7485 Tischkreissäge und keinen Platz für einen Frästisch? Dann geht es dir wie mir!
Ich nutze die Führung der TKS und baue mir einen einfachen Fräseinsatz welcher schnell abnehmbar ist. Du musst nur deine Oberfräse befestigen und los geht's...
*dieses DIY Tutorial enthält bezahlte Werbelinks / affiliate links
Arbeitsaufwand: ca. 1-2 Stunden
Schwierigkeit: moderat
Werkzeugliste:
- Fräser
- Bohrer
Materialliste:
- 18mm Holzplatte (z.B. Siebdruck)
- Führungskeile für DeWalt*
1. Die Führung
Als Führung habe ich mir über Etsy passende 3D gedruckte Führungskeile bestellt. Alternativ könnte man diese natürlich auch aus Holz herstellen.
2. Tischeinsatz

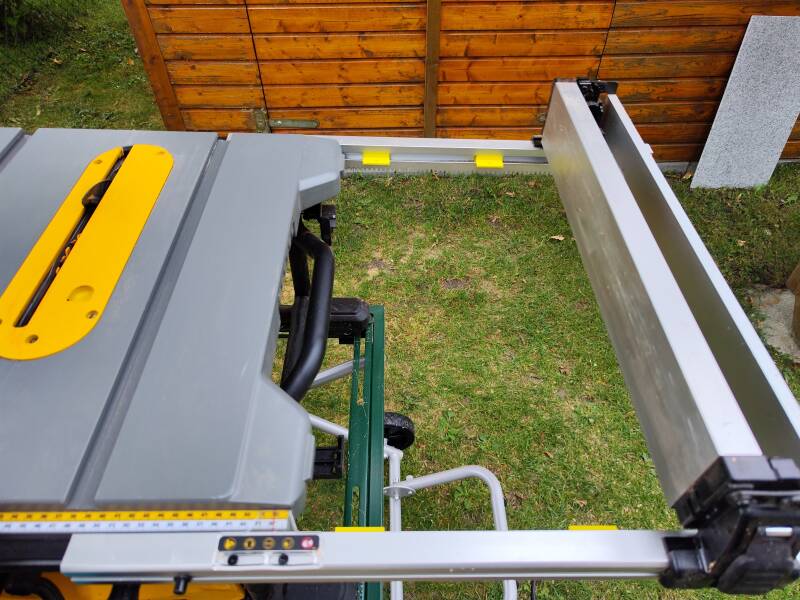

Nun messen wir die Länge vom Parallelabschlag zur anderen Seite - sollte 52mm betragen - das ist unsere Länge. Die Breite könnt ihr frei nach euren Vorstellungen definieren.
Im nächsten Schritt zeichne ich meine Platte mit den Maßen an und säge diese aus. Danach teste ich die Passgenauigkeit und arbeite ggf. noch etwas nach.

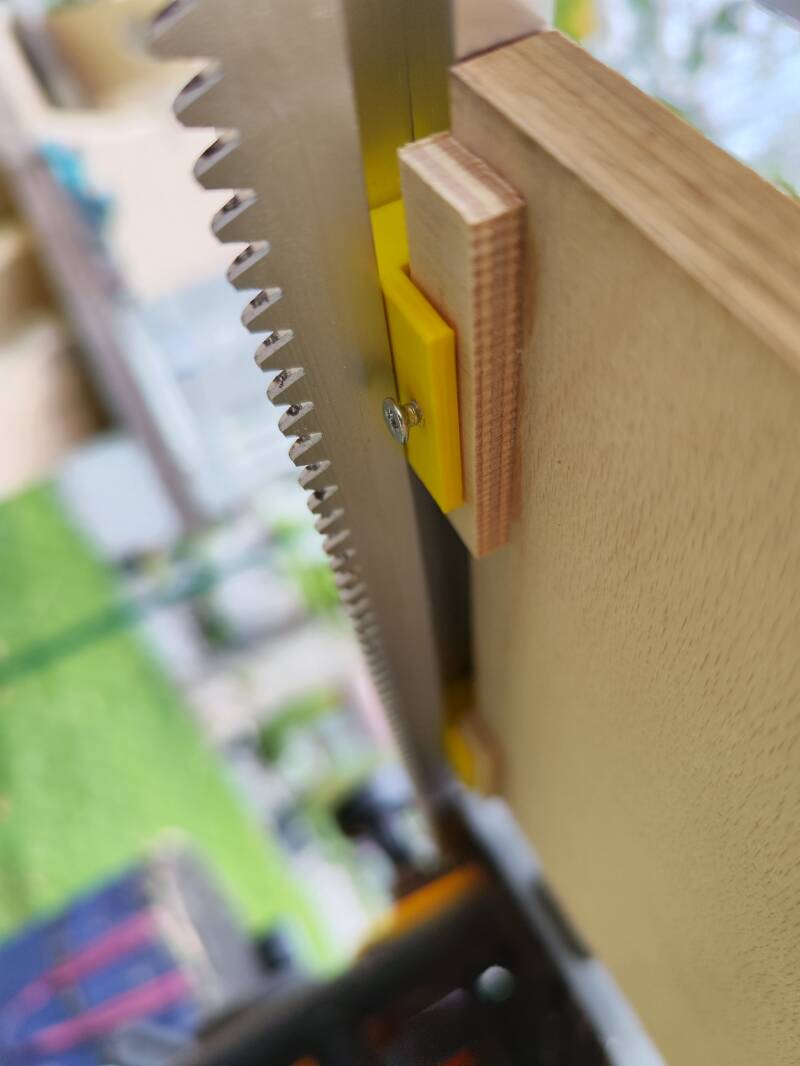

Nach dem perfekten Einpassen könnt ihr die Führungsgleiter begestigen. In meinem Fall ist die Platte etwas zu dünn deswegen leime ich noch Erhöhungen aus Holz an damit der Tisch bündig zur Führungsschiene ist.
3. Einlegeplatte

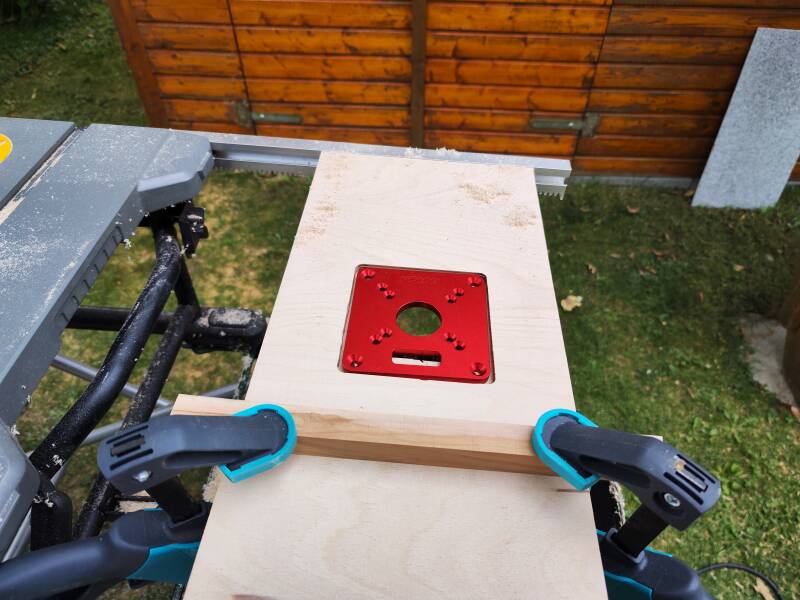

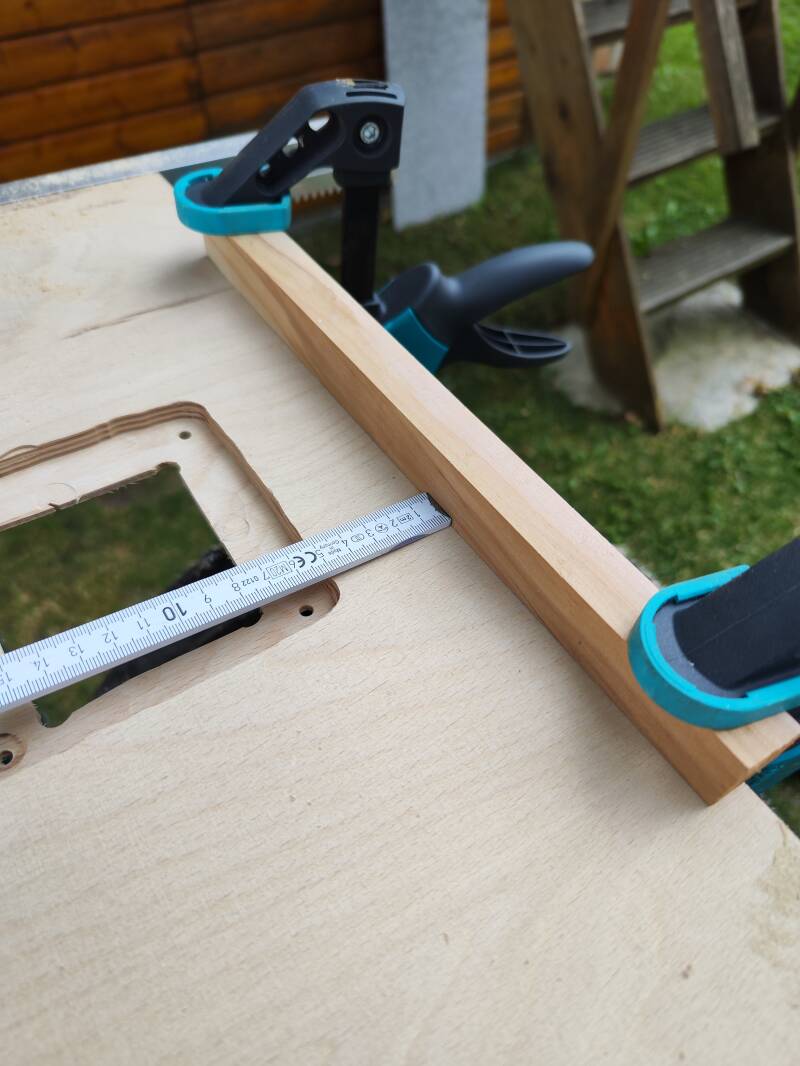

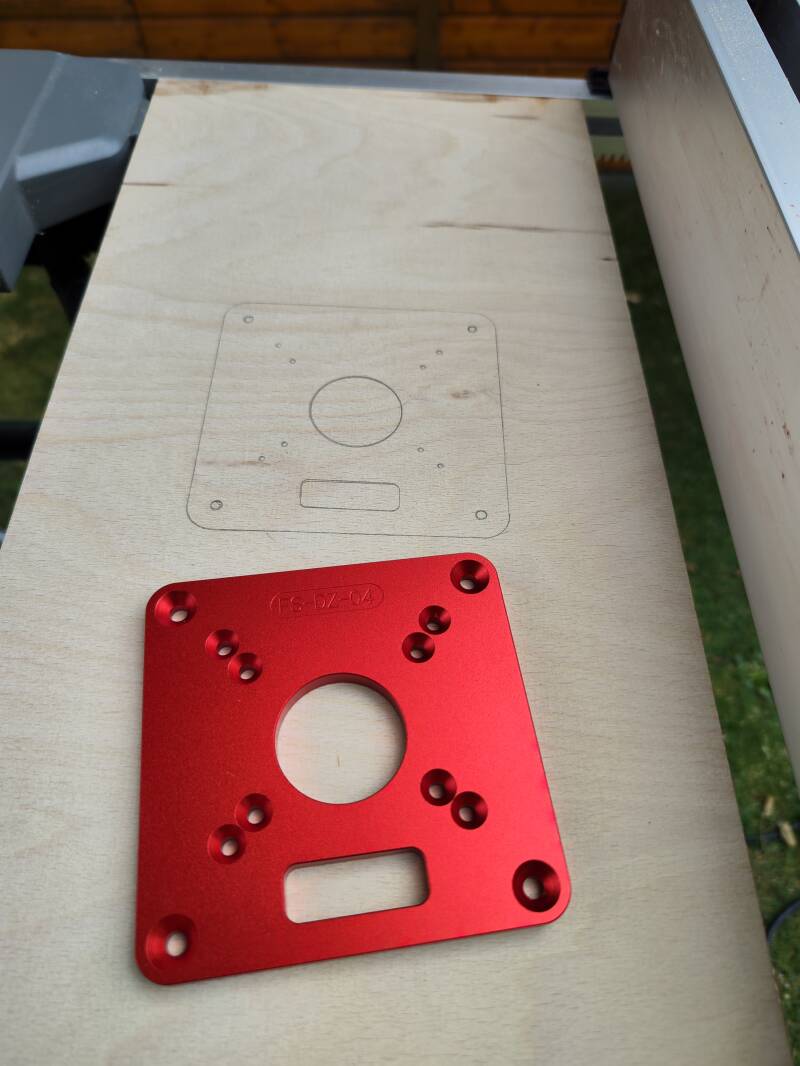

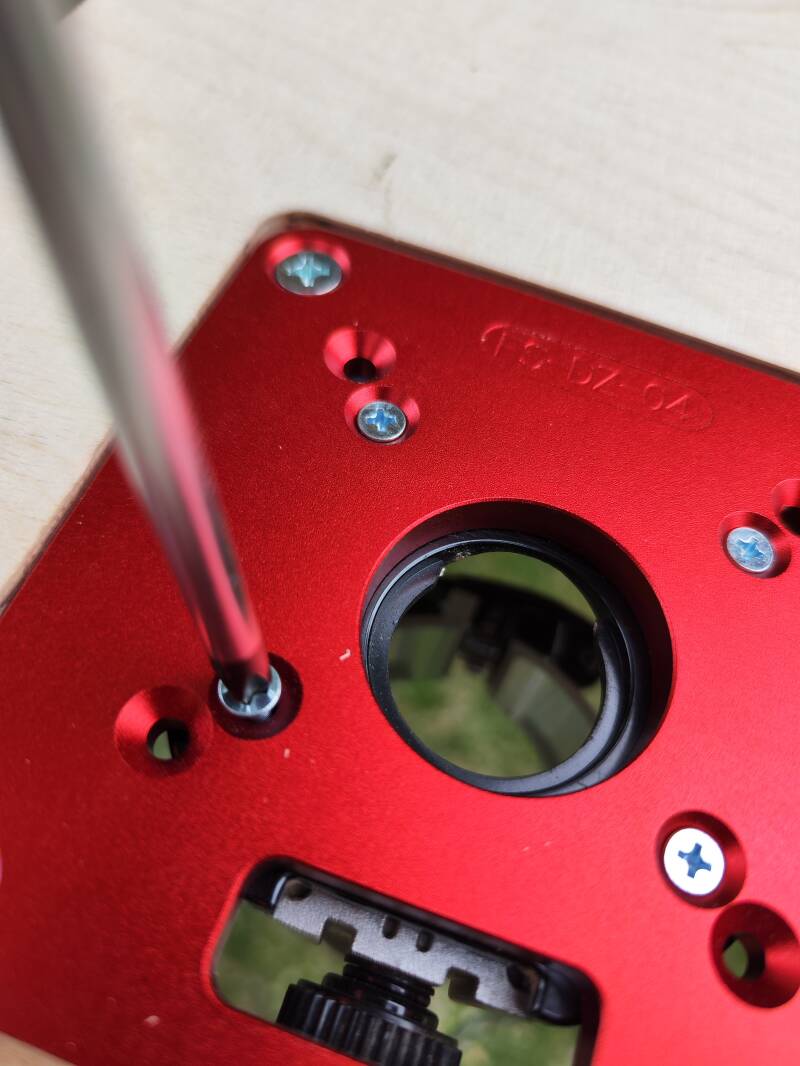

Nun richten wir die Einlegeplatte aus und zeichnen diese an. Um eine saubere Nut zu fräsen baue ich mir einen Fräsanschlag. Ich fräse mit einem 12 Fräser und stelle fest dass mein Loch etwas zu groß geworden ist, was aber kein Problem darstellen sollte. Nachdem die Einlegeplatte bündig sitzt verschraube ich sie zuletzt.
4. Montage

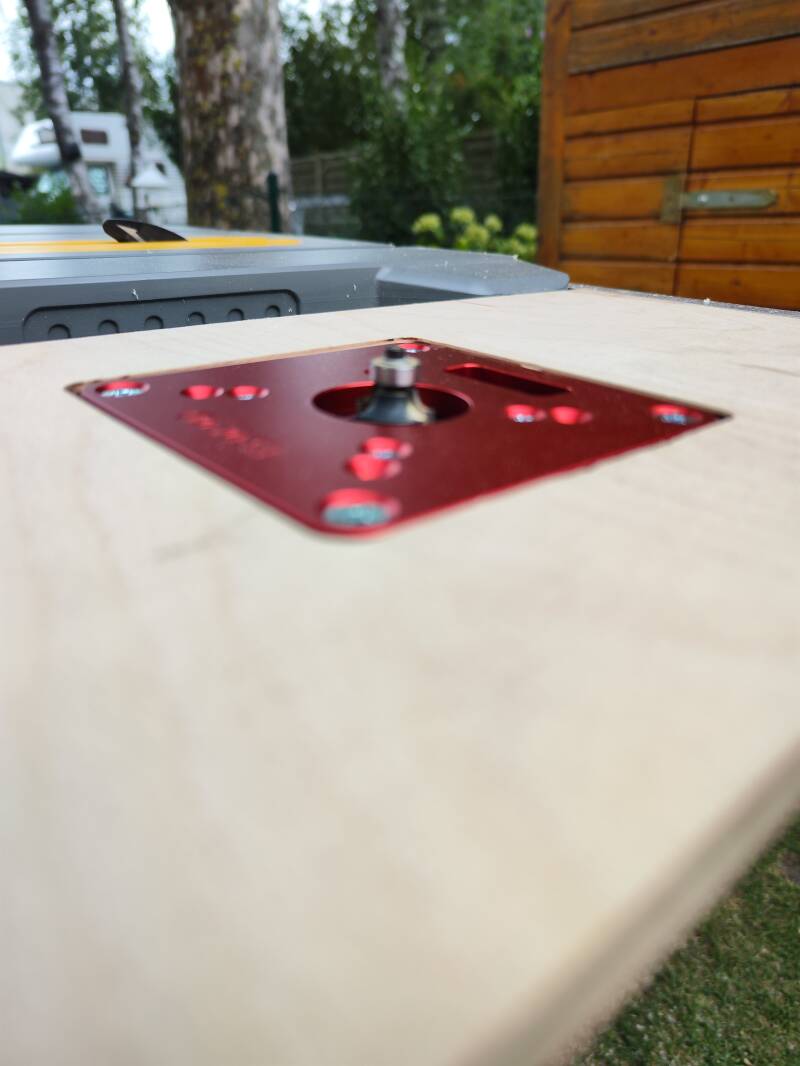

Nun montiere ich meine Oberfräse, stelle Sie für eine beliebige Fräsarbeit ein und teste an einem Holz mein Endergebnis.
Ich muss zugeben dass hätte ich schon viel früher umsetzen müssen. Hier werde ich richtig viel Freude am Fräsen haben.
