Smarte Poolheizung

Euer Pool ist ständig kalt? Ihr sucht nach einer preiswerten Lösung um eine Solaranlage smart, temperaturabhängig & automatisch zu schalten?

In diesem Tutorial zeige ich euch wie ihr eine beliebige Solaranlage für euren Pool smart macht. Diese funktioniert voll automatisch und ist sehr simpel in der Bedienung. Ein großer Vorteil hiervon ist das ihr diese per Smartphone steuern könnt. Dadurch könnt ihr die Anlage vollständig automatisch von der Wasser- und Solartemperatur abhängig schalten lassen.

*=dieses Tutorial enthält bezahlte Werbung unserer Kooperationspartner / Affiliate-Links

Arbeitsaufwand: 1-2 Stunden

Schwierigkeit: leicht (mit Grundkenntnissen zu Elektronik)

Vorraussetzung: beliebige Solaranlage für Pool

Materialliste:

• Shelly 1
• Shelly Temperatur Addon
• 2x Temperatursensor DS18B20
• 2x Tauchhülse für Temperatursensor
• 3 Wege Ventil elektrisch
• 2x PVC Anschlussstelle für Poolschlauch & Tauchhülse
• ggf. Schlauchschellen
• Relais
• Kabel & ggf. Schukostecker
• Aderendhülsen
• Relaisschutzgehäuse spritzwassergeschützt

Werkzeuge:

• Crimpzange
• Seitenschneider
• Abisolierzange
• Elektroschraubendreher
• ggf. Schraubendreher, Gabelschlüssel

Vorteile

vollautomatische Schaltung

temperaturabhängige Schaltung

individuelle Zeitschaltung

per Smartphone steuerbar

steuerbar aus der Ferne per Internet

einfache Installation

kostengünstige Lösung

Hier zeige ich euch wie ihr eine beliebige Solaranlage in den Wasserkreislauf einbinden könnt. Ziel ist es dass diese selbstständig automatisiert und temperaturabhängig zu- bzw. abschaltet.

Mit meiner smarten Poolschaltung habe ich es geschafft den Sommer über im Schnitt ein 3°C wärmeres Poolwasser zu haben. Dies ist jedoch stark abhängig von Wetter, Art & Größe der Solaranlage.

Ich möchte weder Solaranlage noch smarte Schaltung missen.

Ihr benötigt lediglich ein motorisiertes 3 Wege Ventil mit Relais, einen Shelly 1 mit TemperaturAddon und 2 Temperatursensoren, sowie ein paar Teile für die Einbindung in den Wasserkreislauf. In meinem Fall zum Anschluss an 38mm Schläuchen.

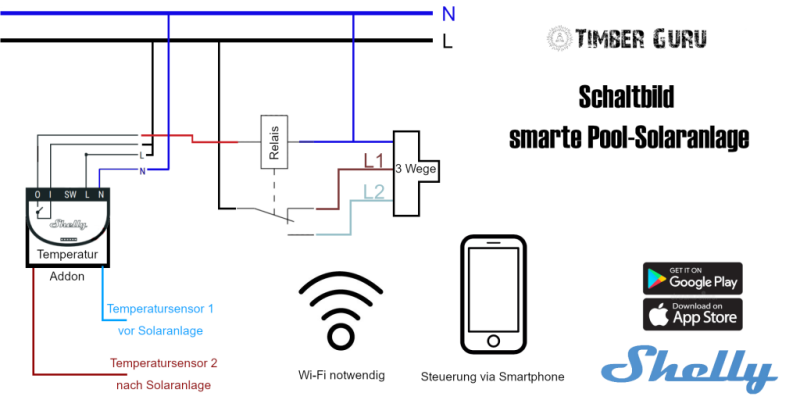

Bitte Schaltbild beachten! Selbstschutz steht an erster Stelle! Unbedingt als erstes Sicherung herausnehmen. Ich habe alle Bauteile mit Schukosteckern versehen. Dies ist nicht zwingend notwendig und auch nicht im Schaltplan eingezeichnet. Im Zweifelsfall bitte immer einen Elektriker hinzuziehen. Ich übernehme keinerlei Haftung für Schäden.

Im ersten Schritt gilt es das 3 Wege Ventil smart zu machen. Hierfür verwenden wir ein Relais dass zwischen zwei Wegen im Ventil schaltet – entweder Solaranlage an oder aus. Dieses Relais wird über einen Shelly 1 an den Strom geklemmt. Ich baue diesen Shelly selbstständig an, in einem spritzwassergeschützten Gehäuse und mit Schukostecker für die Steckdose.

Solltet ihr hierfür Hilfe benötigen zieht bitte einen Elektriker zu Rate. Für diesen wird das ein leichtes Spiel sein.

Ihr solltet das 3 Wege Ventil so anschließen dass wenn kein Strom anliegt (Shelly = Schalter aus) die Solaranlage deaktiviert ist und das Poolwasser von der Pumpe direkt in den Pool zurück gefördert wird. Wenn nun der Shelly per App gesteuert wird (Shelly = Schalter an) sollte das 3 Wege Ventil schließen und das Wasser durch die Solaranlage durchleiten.

Damit wäre schonmal die Funktion der Solaranlage eingebunden und smart.

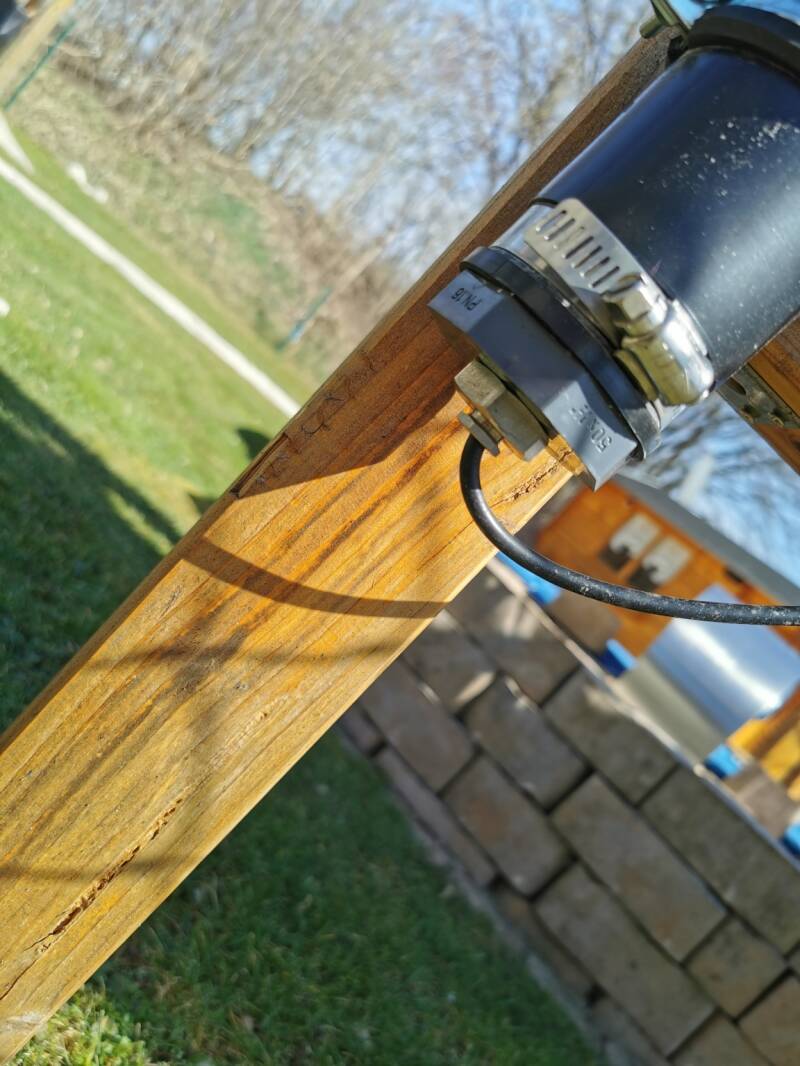

Um nun die Anlage zu automatisieren ist es notwendig das Shelly Temperatur Addon auf den Shelly 1 zu bauen und dort mindestens 2 Temperatursensoren anzuschließen. Ich empfehle immer diese Sensoren nicht direkt ins Wasser einzubinden sondern über eine Edelstahl Tauchhülse. Einen Sensor binde ich zwischen Skimmer und Poolpumpe ein und den zweiten verbaue ich am Ende der Solaranlage. Ich empfehle für beide Sensoren eindeutige Namen zu vergeben, z. B. Pooltemperatur und Solartemperatur. Die Tauchhülsen werden über PVC T-Stücke mit Innengewinde in den Wasserkreislauf eingebaut. Diese müsst ihr natürlich für die passende Schlauchgröße kaufen. Es gibt auch andere Möglichkeiten um die Tauchhülsen einzubinden. Bitte auch Gewindegröße der Tauchhülse beachten.
